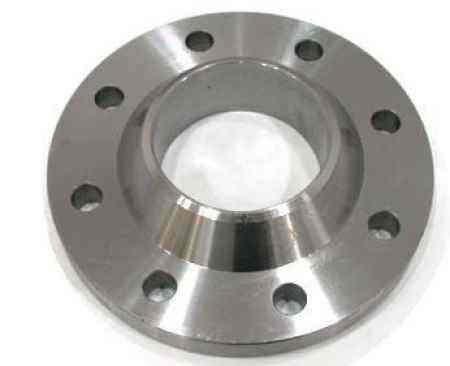

法蘭設計：

　　同一法蘭力矩值作用下，七個滿足設計要求五項強度條件的法蘭設計結果。

　　左端法蘭為小錐頸大板厚結構，右端法蘭為大錐頸小板厚結構。因?yàn)榉ㄌm力矩是由錐頸、簡體和法蘭環共同承載的，所以采用較小的錐頸勢必要求較大的法蘭環厚度。由此形成中法蘭厚度自右至左隨錐頸變小而逐漸加大的分布情況。

　　計算表明：各種結構比例的設計結果中，只有當出現中間的剖面線圖情況時，法蘭才具有較小的重量和緊湊的體積，法蘭材料的強度得到充分利用。

　　(1)最左端的法蘭，因錐頸很小，接近活套法蘭，該法蘭在法蘭力矩作用下，不能有效控制法蘭環偏轉，在法蘭中會造成較大的環向應力。但是，法蘭的徑向應力卻極小。所以，該法蘭只在環向存在應力，整個法蘭環的受力相當于僅承受環向彎曲的梁。

　　(2)對于右端的大錐頸法蘭，因?yàn)殄F頸較大，能有效抑制法蘭環的偏轉，可能導致法蘭環在法蘭力矩條件下發生很小的偏轉，最終導致較小的法蘭環的環向彎曲應力，但是法蘭環的徑向彎曲應力卻很大。

　　(3)對于中間位置的法蘭，由于結構比例得當，由計算可知：其不僅存在環向應力，而且也存在徑向應力，整個法蘭環的受力相當于“板”的承載形式，為此其材料利用率比梁承載形式的活套法蘭和大錐頸法蘭要高得多，且其錐頸的應力也接近滿應力狀態，因此其設計結果為較小的體積和重量。

　　因此應盡量將結構設計成使材料在各個方向都能發揮強度性能，并且使其應力趨于許用應力的狀態。

　　法蘭連接的合理設計主要應注意：

　　在墊片設計時，將墊片載荷控制在醉小;

　　在螺栓配置設計中，將螺栓中心圓直徑控制在醉小，讓它們構成醉小法蘭力矩。
